Клиентская часть системы

Страница 1

Основное назначение клиентской части системы — обеспечить взаимодействие пользователя с системой, предполагающее организацию интерфейса пользователя(отображение и обработка событий) и связь с сервером данных

(Manager SQL).

Интерфейс пользователя состоит из процедур отображения результатов работы системы, представленных в виде экранных форм или отчетов, а также из процедур обработки событий, возникающих в результате действий пользователя или по сообщениям сервера данных.

Объекты сервера данных.

Объекты сервера данных — это таблицы и процедуры. По своему назначению они разделяются на системные

(в контексте банковской системы, а не базы данных) и прикладные

.

Системные объекты реализуют задачи “секретности” и управления доступом (этим правом обладает только уполномоченный оператор — так называемый “офицер безопасности”).

Доступ к прикладным объектам клиентов возможен только через узкую “щель”, определенную системой безопасности. Система построена так, что все функции, необходимые клиенту, реализуются через вызов хранимых процедур. Последние надежно защищены системой управления доступом, и поэтому давать разрешение пользователю на использование таблиц нет необходимости. Иначе пришлось бы заботиться о том, кому из персонала банка следует передать таблицу для выполнения определенных действий — при этом о доступе к конкретным записям (“сайтам”) речь не могла бы идти вообще.

При вызове клиентом пользовательских процедур (объектов, представляющих для системы безопасности основной интерес) сразу же происходит обращение к серверу защиты (он реализуется как сервер приложений). При получении соответствующего разрешения выполнение процедур продолжается. В этом и заключается сущность взаимодействия клиента с сервером данных под надзором системы безопасности. Остальные процедуры (т.е. те, которые не вызываются клиентом) не связаны с системой безопасности, поскольку они защищаются средствами сервера данных (Рис. 1).

Рис. 1. Архитектура построения системы.

Все объекты на сервере данных создаются при инсталляции системы системным администратором. Этот процесс проходит в пакетном режиме, когда с клиента на сервер посылаются запросы на создание процедур и таблиц, а также на их заполнение.

Процедуры сервера приложений.

Сервер приложений организуется средствами Open-Server Sybase. Он может функционировать на том же компьютере, что и сервер данных, но может быть реализован и на другом компьютере. Различают два вида процедур сервера приложений: первые из них отвечают за функционирование системы безопасности и управления доступом, вторые выполняют ту часть прикладных операций, которая неэффективно реализуется средствами сервера данных.

Независимо от назначения, все AS-процедуры вызываются только по запросам от хранимых процедур. Последние могут обращаться на сервер данных либо непосредственно к таблицам, используя запрос, динамически формируемый на AS-сервере, либо к внутренним хранимым процедурам, применяя средства Open-Client Sybase.

Технологическое построение

Проектирование и реализация системы позиционного и фактического учета банковских операций, детальное рассмотрение вопросов ее взаимодействия с обработкой банковских документов позволило представить технологическое построение системы в следующем виде (Рис. 2):

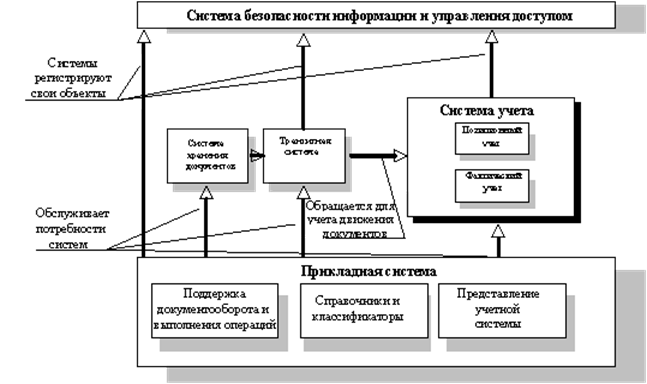

Рис.2. Технологическое построение системы.

Можно определить три составляющие системы:

- Система безопасности и управления доступом.

- Ядро системы.

- Прикладная система.

Как уже отмечалось, система безопасности и управления доступом

обеспечивает защиту информации от несанкционированного доступа, являясь обособленной системой (ей все равно, какую прикладную систему защищать). Все остальные системы при разработке регистрируют в системе безопасности свои объекты, а потом процедуры прикладных систем разрабатываются с учетом требований безопасности (в основном эти процедуры представляют собой вызов в определенных местах прикладных процедур соответствующих им процедур системы безопасности).

Ядро системы

— достаточно абстрагированный от предметной области проблемно-ориентированный инструмент. Работа механизмов ядра не зависит от функциональности системы. Ядро включает в себя:
